Vier neue Antriebseinheiten mit Leistungssteigerung
Ein internationaler Kunde aus der Kunststoffindustrie stand vor der Herausforderung seine bestehenden Antriebseinheiten zu modernisieren. Ziel war daher der Neubau von vier Antriebseinheiten sowie eines Reservegetriebes.
Ausgangssituation
Die bestehende Anlagentechnik war räumlich stark begrenzt und der neue Motor war kundenseitig vorgegeben. Außerdem gab es folgende Anforderungen an WEBUS:
- Bestehende Arbeitsmaschine (Extruder) darf nicht geändert werden.
- Bestehendes Fundament darf nicht geändert werden.
- Die neuen Antriebseinheiten müssen in den vorhandenen Einbauraum passen.
- Gleichzeitig war eine Leistungssteigerung gefordert, um die Produktivität der Anlage langfristig zu sichern.
Engineering & Konstruktion
Im Engineering übernahm WEBUS die komplette Auslegung und Anpassung:
- Getriebe und Kupplung: Auswahl von Getriebe und Kupplung passend zu den neuen Leistungsanforderungen und dem vorgegebenen Motor. Konstruktion und Getriebemodifikation bezüglich der kundenspezifischen Schnittstelle zwischen Getriebe und Arbeitsmaschine (Extruder).
- Getriebe-Motor-Konsole: Konstruktion und Berechnung inklusive Schnittstelle zum vorhandenen Fundament.
- 3D-Modellierung & Fertigungszeichnungen: Erstellung detaillierter CAD-Modelle sowie Maß- und Fertigungszeichnungen aller relevanten Komponenten.
- Dokumentation: Vollständige technische Dokumentation inklusive Zeichnungssatz für den Kunden.
Fertigung & Montage
Nach dem Engineering und der Konstruktion erfolgte die Umsetzung:
- Beschaffung der Getriebe und aller erforderlichen Komponenten bei qualifizierten Lieferanten.
- Vormontage im Werk: Aufbau der kompletten Antriebseinheiten (Motor, Kupplung Getriebe, Sensorik) auf die von uns konstruierte Konsole.
- Laser-Ausrichtung: Ausrichtung innerhalb der geforderten Genauigkeit im Hundertstelbereich
- Qualitätssicherung: Prüfung der Passgenauigkeit, Ausrichtung und Funktionalität vor Auslieferung.

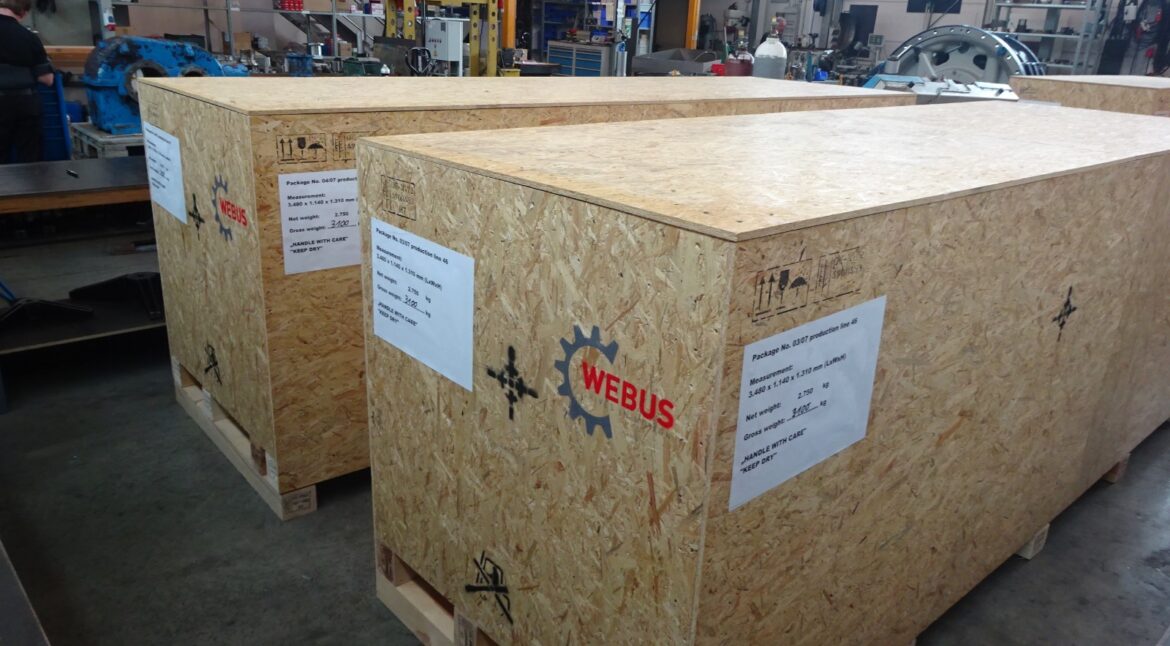

Verpackung & Logistik
Für den Übersee-Transport wurden die Antriebseinheiten fachgerecht verpackt:
- Seeverpackung: Korrosions- und Klimaschutzverpackung durch einschweißen in
- Aluverbundfolie und verpacken in maßgeschneiderten Holzkisten zur optimalen Transportsicherung
- Containerverladung für den Seetransport in die USA
- Versanddokumentation
Ergebnis
Der Kunde erhielt vier vollständig montierte, leistungsoptimierte Antriebseinheiten sowie ein Reservegetriebe – maßgeschneidert für die vorhandene Anlage, mit modernisierter Technik und gesteigerter Leistungsfähigkeit. Durch die präzise Anpassung an die vorhandenen Gegebenheiten und den Einbauraum konnte die neue Technik ohne aufwendige Umbauten integriert werden.
Das Projekt zeigt eindrucksvoll, wie WEBUS Engineering-Kompetenz, Flexibilität in der Konstruktion und praxisgerechte Umsetzung verbindet – von der Auslegung über die Vormontage bis hin zur versandfertigen Lieferung.
